Задвижка 30нж941нж

Каталог

Назначение

Задвижка 30нж941нж клиновая применяется в качестве запорной арматуры на магистральных и технологических трубопроводах. Узел выполнен из качественной высоколегированной стали, монтаж на трубу выполняется посредством фланцев (плоских, воротниковых). Благодаря эффективным уплотнителям и простой системе управления обеспечивает надежность и безаварийность транспортировки сред.

Разрешительная документация
способы оплаты

Если продукция в наличии или срок изготовления 3-5 рабочих дней: предлагаем 100% предоплаты. Если срок изготовления существенный: предлагаем 50% предоплаты, остальное – по факту готовности продукции к отгрузке. Возможны и иные способы оплаты.

способы доставки

Доставка продукции осуществляется транспортными компаниями Деловые Линии, ПЭК, Желдорэкспедиция, Байкал-Сервис или собственными автомобилями:

  • МАН (до 20 тонн) - 36 руб. за 1 км.
  • Мерседес (до 20 тонн) - 30 руб. за 1 км.
  • Хёндай (до 6,5 тонн) - 23 руб. за 1 км.
  • Газель (до 1,5 тонн) - 13 руб. за 1 км.
Сортировать по:
Наименование детали Цена
30нж941нж Ду50 по запросу
30нж941нж Ду80 по запросу
30нж941нж Ду100 по запросу
30нж941нж Ду125 по запросу
30нж941нж Ду150 по запросу
30нж941нж Ду200 по запросу
30нж941нж Ду250 по запросу
30нж941нж Ду300 по запросу
30нж941нж Ду350 по запросу
30нж941нж Ду400 по запросу
30нж941нж Ду500 по запросу
30нж941нж Ду600 по запросу

Показатели назначения задвижек 30нж941нж

  • Материал корпуса: нержавеющая сталь (НЖ).
  • Среда: вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород свыше 0,1%
  • Температура рабочей среды °С: -60..+560
  • Температура окружающей среды °С: -60..+40
  • Климатическое исполнение: УХЛ1
  • Номинальное давление МПа (кгс/см²):: 1,6(16) 2,5(25) 4,0(40) 6,3(63)
  • Класс герметичности: А по ГОСТ 9544
  • Срок службы в заданных условиях: до 10 лет

    • Структурная схема задвижки 30нж941нж

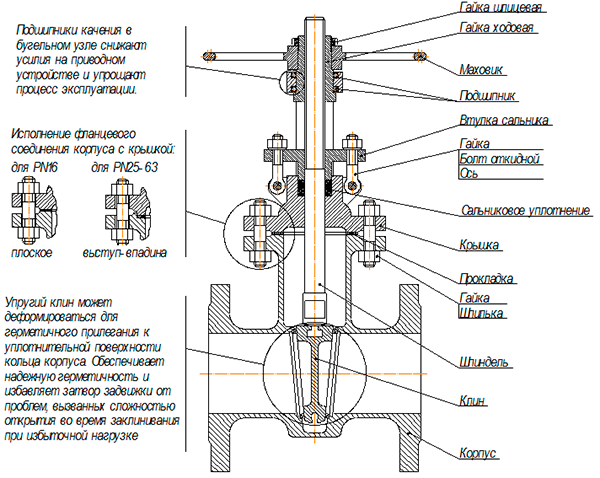

      Структурная схема задвижки 30нж941нж

      Материалы основных деталей 30нж941нж

      • Корпус: 12Х18Н9ТЛ
      • Клин: 12Х18Н9ТЛ
      • Шпиндель: 12Х18Н9Т
      • Прокладка: ТРГ
      • Крышка: 12Х18Н9ТЛ
      • Гайка: 12Х18Н9Т
      • Шпилька: 45Х14Н14В2М
      • Сальниковое уплотнение: ТРГ
      • Ось: 12Х18Н9Т
      • Болт откидной: 45Х14Н14В2М
      • Втулка сальника: 12Х18Н9Т
      • Гайка ходовая: ЛС59-1
      • Маховик: 20ГЛ
      • Гайка шлицевая: 40Х

        • Габаритные и присоединительные размеры задвижки 30нж941нж

          PN DN D1 D2 D3 L n d H Масса, кг
          Ручное Ручное
          1.6 50 99 160 125 180 4 18 335 14
          80 132 195 160 210 4 18 375 23
          100 156 215 180 230 8 18 425 35
          125 184 245 210 254 8 18 530 58
          150 211 280 240 280 8 22 565 68
          200 266 335 295 330 12 22 700 155
          250 319 405 355 450 12 26 810 148
          300 370 460 410 500 12 26 870 202
          350 429 520 470 550 16 26 1415 282
          400 480 580 535 600 16 30 1600 538
          500 609 710 650 700 20 33 - -
          600 720 840 770 800 20 36 - -

          Характеристики применяемых электроприводов 30нж941нж

          DN,мм PN (кгс/см²) «YANGZHOU EPEMF» Китай Крутящий момент, Нм «ГЗ ЭЛЕКТРО-
          ПРИВОД» Россия
          Крутящий момент, Нм «ТУЛАЭЛЕКТРО-
          ПРИВОД» Россия
          Крутящий момент, Нм
          50-80 PN16 DZW-10-24-A 100 ГЗ-А.70 70 Н-А2-05К 25-60
          100 DZW-10-24-А 100 ГЗ-А.100 100 Н-А2-11К 60-100
          125-150 DZW-15-24-А 150 ГЗ-А.150 150 Н-А2-11К 60-100
          200 DZW-20-36-Б 200 ГЗ-Б.200 200 Н-Б1-03 100-300
          250-300 DZW-30-24-Б 300 ГЗ-Б.300 300 Н-Б1-03 100-300
          350-400 DZW-60-36-В 600 ГЗ-В.600 600 Н-В-03 250-630
          500 DZW-90-36-В 900 ГЗ-В.900 900 Н-В-19 630-1000
          600 DZW-180-24-Г 1800 ГЗ-Г.2500 2500 Н-Г-06 1000-2500
