Разновидности двухходовых регулирующих клапанов

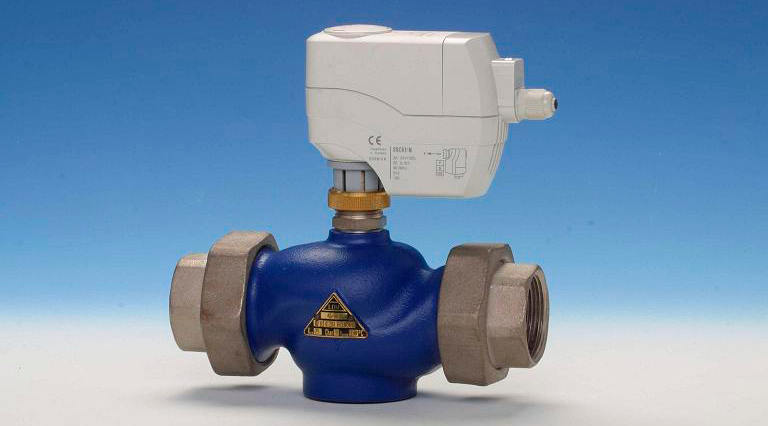

Двухходовой регулирующий клапан

Одним из элементов трубопроводной арматуры является двухходовой регулирующий клапан, который относится к устройствам непрямого действия и служит для управления расходом рабочей среды. Двухходовые клапаны востребованы в сетях кондиционирования, вентиляции и отопления, а также в котельных и на объектах теплоснабжения. Помимо горячей воды в качестве теплоносителя могут служить другие жидкости, пар или газ.

Нюансы конструкции

Конструкция регулирующего двухходового клапана
Конструкция регулирующего двухходового клапана

Для присоединения к трубопроводу двухходовый регулирующий клапан имеет два патрубка, которые обеспечивают подачу и отвод рабочей среды. Движение потока возможно только в одном направлении, указанном на корпусе клапана. Неправильный монтаж двухходового устройства приводит к повреждению запорного механизма.

В отличие от трехходовых моделей регулирующие двухходовые клапаны при ограничении расхода теплоносителя позволяют получить нужный коэффициент смешения. Поэтому они востребованы при монтаже инженерных сетей в зданиях с централизованным теплоснабжением.

Для соединения клапанов с трубопроводом используют следующие варианты креплений:

  • сварное;
  • фланцевое;
  • резьбовое.

Клапаны, которые фиксируются с помощью сварки, оснащаются патрубками. Они менее популярны, чем модели с другим типом соединений, поскольку отличаются трудоемкостью демонтажа и усложняют проведение ремонта.

Особенности изготовления

Сфера применения двухходовых устройств определяется материалом изготовления. Для производства клапанов используют:

  • высокопрочный и серый чугун;
  • латунь;
  • легированную и нержавеющую сталь.

Арматура из высокопрочного чугуна используется при монтаже трубопроводов, в которых предполагаются большие перепады давления. Изделия из латуни востребованы в сетях вентиляции или отопления, где функции рабочей среды выполняют пар или вода низкого давления. Стальные клапаны применяют в сетях теплоснабжения. Они образуют надежные и герметичные соединения, но стоят дешевле запорной арматуры из чугуна или латуни.

Виды и характеристики

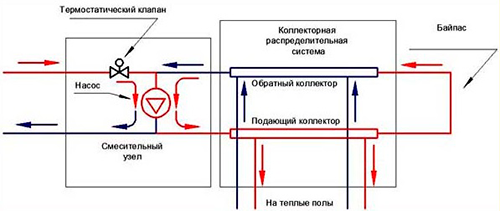

Схема подключения регулирующего двухходового клапана
Схема подключения регулирующего двухходового клапана

По способу перемещения среды в трубопроводе различают проходные и угловые двухходовые регулирующие клапаны. Изделия первого типа устанавливают на прямых участках инженерных коммуникаций. Угловые устройства способствуют изменению направления движения потока на 90°.

По назначению клапаны бывают:

  • Регулирирующие. Они позволяют организовать управление расходом рабочей среды, но не обеспечивают надежное и герметичное перекрывание. Поэтому при монтаже арматуры для регулирования требуется установка запорных клапанов. При необходимости запорные элементы перекрывают поток рабочей среды и препятствуют ее дельнейшему движению по трубопроводу.
  • Запорно-регулирующие. В отличие от запорных клапанов они сочетают две функции и не требуют использования дополнительной запорной арматуры.

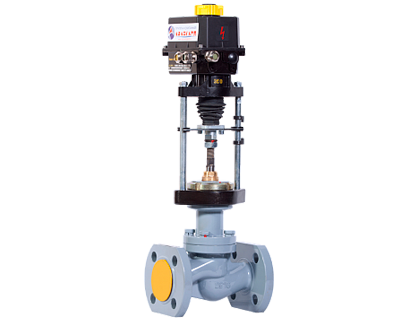

Регулирующий клапан
Регулирующий клапан

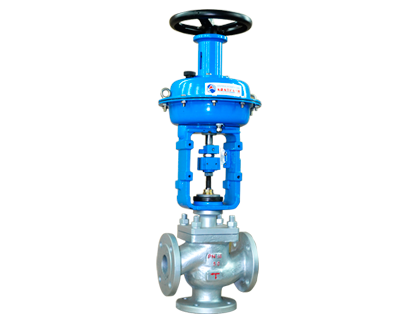

Запорно-регулирующий клапан
Запорно-регулирующий клапан

Управление двухходовыми регулирующими клапанами происходит в автоматическом режиме с помощью исполнительного механизма. В зависимости от модели запорно-регулирующего устройства различают изделия с электрическим или пневматическим приводом. Каждый ИМ оснащается ручным дублером, позволяющим отключить клапан в экстренных ситуациях.

Группа компаний «Авангард» реализует двухходовые клапаны собственного производства разной модификации. У нас можно купить регулирующую арматуру, которая отличается безупречным качеством и соответствует требованиям ГОСТ 12893-2005 и другим нормативным документам. Чтобы приобрести двухходовой регулирующий клапан с определенными параметрами, нужно позвонить по контактным телефонам, заказать звонок или оставить заявку на сайте в специальной форме.
