Задвижки 30с41нж – назначение и особенности монтажа

Задвижки 30с41нж

Задвижки – это разновидность запорной арматуры, которая находит применение в системах переноса с разными свойствами. Такие запорные устройства находят применение в нефтегазовой сфере, сфере ЖКХ и различных трубопроводах. От качества исполнения и характеристик задвижки напрямую зависит безопасность человека и природы, стабильность функционирования инфраструктуры.

Задвижки 30с41нж: характеристики

О характеристиках и особенностях фланцевой задвижки подробно рассказывает маркировка. Так, код 30с41нж расшифровывается следующим образом:

  • первое число обозначает тип затвора (30 указывает на то, что эта запорная арматура – клиновая);
  • буква определяет материал корпуса ("с" – стальные задвижки);
  • следующее число (41) – номер в соответствии с номенклатурной документацией (цифра перед номером означает наличие привода, в рассматриваемом случае привод отсутствует, а поток перекрывается вручную поворотом штурвала);
  • буквы в конце кода обозначают материал затвора или защитной наплавки: "нж" расшифровывается как нержавеющая сталь.

Сталь – прочный, надежный и при этом легкий материал, оптимально подходящий для изготовления задвижек: он устойчив к коррозии и выдерживает любые условия внешней среды.

После маркировки 30с41нж указывают присоединительный диаметр (ДУ+число) фланцевой арматуры. Обычно он равен диаметру трубопровода, но иногда требуется понижение момента силы при открытии и закрытии устройства: в таких случаях устанавливают зауженные модели.

Данный вид устройств эксплуатируют при давлении перегоняемой рабочей среды до 1,6 МПа и при температуре от -40 до +425 градусов Цельсия. Внешняя температура для нормальной работы – в пределах от -40 до +40 градусов.

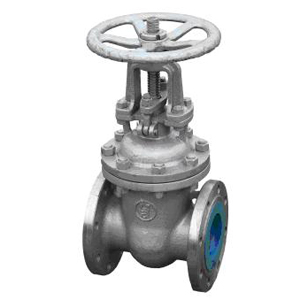

Стальные задвижки типа 30с41нж: устройство и особенности конструкции

Задвижки типа 30с41нж – фланцевые (соединяются с трубопроводом с использованием фланцев). Такой тип соединения – прочный и долговечный, подходит для труб с высокими показателями внутреннего давления. А также фланцы просты в установке и демонтаже. Изготавливаются в точном соответствии с ГОСТ 12819-80 и 12815-80.

Стальная задвижка 30с41нж состоит из корпуса и крышки, между этими двумя элементами находится полость, куда поступает рабочее вещество под повышенным давлением.

Клиновые фланцевые запорные устройства 30с41нж изготавливают:

  • с дисковым клином,
  • с упругим или жестким клином.

Упругий клин может деформироваться для герметичного прилегания к уплотнительной поверхности кольца корпуса. Обеспечивает надежную герметичность и избавляет затвор задвижки от проблем, вызванных сложностью открытия во время заклинивания при избыточной нагрузке.

Задвижки 30с41нж бывают с выдвижным или невыдвижным шпинделем. Клин регулирует, насколько интенсивно будет перемещаться рабочая среда. Клин движется перпендикулярно потоку вещества и прижимается к седлам. В закрытом положении уплотнители на седле сходятся вплотную с клином. А при вращении спаренной со шпинделем гайки хода меняется режим работы арматуры 30с41нж.

Стальные задвижки 30с41нж, снабженные выдвижным шпинделем, характеризуются ходовым узлом, напрямую соединенным с затвором. От не контактирует с рабочей средой, поэтому долговечен и прост в ремонте и обслуживании.

А модели с невыдвижным шпинделем характеризуются ходовой частью, постоянно находящейся в рабочей среде. Обычно используется на водопроводах, так как химически агрессивные вещества быстро повреждают элементы конструкции задвижки. Зато такие фланцевые устройства компактнее и могут использоваться в условиях ограниченного пространства.

Изделие способно долго храниться в состоянии консервации, подразумевающем надежную упаковку, защищающую от загрязнения и риска повреждений, а также наличие заглушек на проходных отверстиях.

Применение задвижки 30с41нж

Благодаря герметичности модель 30с41нж способна удерживать оптимальные показатели давления и скорости движения среды внутри трубопровода. Она универсальна в применении, пригодна для использования с различными веществами: газом и водой, химикатами и канализационными отходами, нефтью и нефтепродуктами. Простота конструкции обеспечивает легкость в установке и демонтаже, ремонте и профилактике.

При правильной эксплуатации стальные задвижки типа 30с41нж маркируются и окрашиваются в отличительные цвета. Изделия нельзя подвергать нагрузкам от трубопровода (например, вибрации), а также использовать в роли регулирующей арматуры. Обслуживание и ремонт осуществляют при отключенной системе без давления, а также чистых условиях, чтобы не допустить попадания грязи в полость устройства.

Особенности монтажа задвижки 30с41нж

  • Задвижку доставляют на место установки в заводской упаковке, извлекают ее и удаляют заглушки непосредственно перед стартом монтажных работ. Также проверяют состояние фланцевых крепежей, герметичность, наличие прокладок, сальника, технической документации.
  • Консервационная смазка удаляется ветошью с применением растворителя (в качестве растворителя используют уайт-спирит или бензин). Перед монтажом задвижки 30с41нж трубопровод должен быть очищен от загрязнений. С магистрали снимают давление, прекращается движение рабочей жидкости или газа, а все остатки среды – удалены в процессе промывки и последующей просушки всей системы.
  • Для монтажа задвижки 30с41нж используются патрубки корпуса для подвески, использование маховика запрещено. Фланцы нужно закреплять и затягивать равномерно, не допуская перекосов. Устанавливаться изделие может в любом положении, кроме положения штурвалом вниз.
  • После установки задвижки типа 30с41нж рекомендуется провести тестовый запуск для промывки системы.
  • Частота профилактических осмотров с целью выявить состояние крепежных деталей и прокладок, их герметичности и особенностей работы зависит от технического регламента и режима эксплуатации системы.

Установку и обслуживание задвижки типа 30с41нж лучше доверить специалистам, знакомым с техническими особенностями данных устройств, мерами безопасности, а также имеющим опыт такого рода работ. При самостоятельных попытках установки оборудования без специальных навыков есть риск ошибок при выполнении работ, что может привести к поломке изделия.

Стальные задвижки 30с41нж: цены

Стоимость задвижек 30с41нж зависит от используемых материалов, бренда-производителя, соответствия требованиям качества и безопасности. Компания "Авангард" предлагает задвижки типа 30с41нж собственного производства, изготовленные на современном оборудовании при участии высококвалифицированных кадров. Доступная стоимость и надежность, подтвержденная сертификатами качества – вот главные преимущества продукции компании "Авангард". По желанию заказчика на задвижку типа 30с41нж может быть установлен электрический привод.

Сотрудничая с нами, клиент получит профессиональную консультацию по вопросам подбора оборудования, обеспечение контроля работы трубопровода, оперативную доставку и подбор нужной комплектации.
