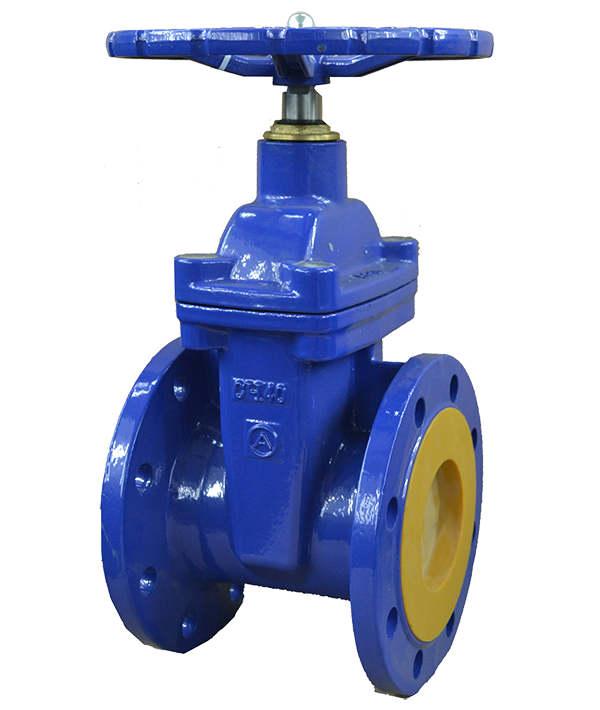

Задвижки с обрезиненным клином 30ч39р (МЗВ)

Задвижки с обрезиненным клином - это трубопроводная арматура, которая используются для трубопроводов с температурой воды не более 75 °С. Устанавливается элемент в самых доступных для осмотра местах. В эксплуатации задвижка с обрезиненной конструкцией клина 30ч39р (МЗВ) имеет два положения открыто-закрыто. Благодаря износостойкости и невысокому сопротивлению, чугунная задвижка с обрезиненным клином особенно ценится в магистральных трубопроводах для промышленности.
Показатели назначения задвижек 30ч39р
- Номинальное давление, МПа (кгс/см2): 1,6 МПа (16 кгс/см2)
- Рабочая среда: вода, пар, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
- Температура рабочей среды: от +5 до +120 °С
- Температура окружающего воздуха: от −15°С до +45°С
- Климатическое исполнение: У2
- Класс герметичности: А по ГОСТ 9544
Материал основных деталей
Высокопрочный чугун ВЧ40

Габаритные и присоединительные размеры для задвижек 30ч39р PN 1,6 МПа
DN | D1 | D2 | D3 | L | n | d | H | Масса, кг |
Задвижка 30ч39р Ду50 | 99 | 160 | 125 | 150 | 4 | 18 | 205 | 11,5 |
Задвижка 30ч39р Ду65 | 118 | 180 | 145 | 170 | 4 | 18 | 228 | 14,0 |
Задвижка 30ч39р Ду80 | 132 | 195 | 160 | 180 | 4 | 18 | 265 | 18,0 |
Задвижка 30ч39р Ду100 | 156 | 215 | 180 | 190 | 8 | 18 | 300 | 22,5 |
Задвижка 30ч39р Ду125 | 184 | 245 | 210 | 200 | 8 | 18 | 355 | 30,0 |
Задвижка 30ч39р Ду150 | 211 | 280 | 240 | 210 | 8 | 22 | 400 | 39,0 |
Задвижка 30ч39р Ду200 | 266 | 335 | 295 | 230 | 12 | 22 | 490 | 60,0 |
Задвижка 30ч39р Ду250 | 319 | 405 | 355 | 250 | 12 | 26 | 585 | 95,0 |
Задвижка 30ч39р Ду300 | 370 | 460 | 410 | 270 | 12 | 26 | 685 | 130,0 |
Задвижка 30ч39р Ду350 | 429 | 520 | 470 | 290 | 16 | 26 | 970 | 195,0 |
Задвижка 30ч39р Ду400 | 480 | 580 | 525 | 310 | 16 | 30 | 1020 | 252,0 |
Задвижка 30ч39р Ду450 | 548 | 640 | 585 | 330 | 20 | 30 | 1120 | 350,0 |
Задвижка 30ч39р Ду500 | 609 | 710 | 650 | 350 | 20 | 33 | 1220 | 426,0 |
Задвижка 30ч39р Ду600 | 720 | 840 | 770 | 390 | 20 | 36 | 1370 | 587,0 |
