ПЭП-САЗ-2-8000-50/40-У2-230AC-IP67-0/14 – САЗ «Авангард»

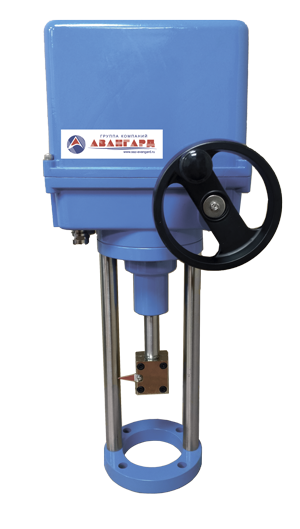

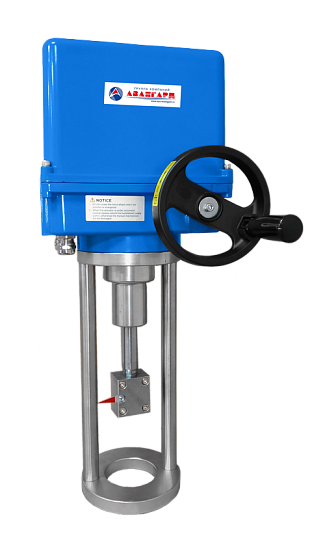

Привод электрический прямоходный (ПЭП-САЗ-2) предназначен для управления регулирующей и запорной арматурой в рамках автоматизированного процесса по командным электрическим или аналоговым сигналам.

Выпускается с усилием 8000Н;
Мощностью 40Вт;
Скоростью 40 мм/мин.

Цена по запросу

Оставить заявку Скачать каталог Заполнить опросный лист

Характеристики
Документация
Доставка и оплата

Характеристики

Исполнение	Стандартное
Установочное положение	Любое, кроме приводом вниз
Климатическое исполнение (Температура окружающей среды)	У2 (-25°С...+55°С )
Степень защиты оболочки (пылевлагозащищённость IP)	IP67
Тип электродвигателя	Асинхронный, управление бесконтактное(симистор).
Питающее напряжение	Однофазный AC 230V AC 50Hz
Наличие ручного дублёра	Да, с переключателем между ручным и автоматическим управлением
Входной сигнал	Трехпозиционный 24V DC + аналоговый 4...20mA (источник питания цепи управления 24V DC встроен в привод)
Выходной сигнал	Аналоговый 4-20mА, активный (источник питания петли 4-20mА встроен в привод)
Ограничение усилия	Отключение двигателя по превышению усилия на штоке (контроль тока двигателя).
Режим работы	Для запорной арматуры: Кратковременный ход S-2, 10 минут; Повторно-кратковр. ход S-4, 25%, от 6 до 90 циклов в час; Для регулирующей арматуры: Повторно-кратковр. ход S-4, 25%, от 90 до 1200 циклов в час.
Настройка рабочего хода	Настройка рабочего хода через меню привода в ручном режиме
Кабельный интерфейс	1000-4000H: 2 гермоввода; Ф кабеля- 4-8мм²; 8000-10000H: 2 гермоввода; Ф кабеля- 5-10мм²; 12000-40000H: 2 гермоввода; Ф кабеля- 6-12мм, клеммы до 2,5мм²
Аварийная функция	При потере сигнала управления 4-20мА: открытие/закрытие/переход в заданное положение (при наличии внешнего ИБП)

Гарантии

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
