Фланцевые регулирующие клапаны - устройство и особенности

Для контроля технологических процессов в трубопроводных магистралях применяют фланцевые регулирующие клапаны, с помощью которых управляют потоками перемещаемой среды. Они регулируют расход транспортируемых жидкостей или газов путем изменения проходного сечения и востребованы на производственных объектах, в сетях вентиляции, отопления и водоснабжения.

Нюансы конструкции

Главная особенность клапанов фланцевого типа — способ присоединения к трубопроводам. Фиксация осуществляется с помощью фланцев, которые выполнены в виде плоских пластин с уплотняющей поверхностью и закреплены на концах арматуры. В зависимости от модификации клапанов конфигурация фланцев варьируется и представляет кольцо, прямоугольник или квадрат. Для соединения с трубами по контуру плоской пластины сделано несколько равноудаленных отверстий под шпильки или болты, которые затем фиксируются гайками и шайбами.

Клапаны регулирующие фланцевые отличаются следующими преимуществами:

• Простотой монтажа. Она достигается за счет конструкции крепежа, поскольку при установке клапанов не требуется специального оборудования.
• Герметичностью. Отсутствие протечек в местах соединения с трубами обеспечивается благодаря уплотнительным прокладкам из фторопласта или резины.
• Оперативностью обслуживания. Фланцевые устройства для регулирования параметров перемещаемой среды рассчитаны на многократную установку и демонтаж. При необходимости осмотра и проведения ремонта они легко снимаются, а по завершении работ закрепляются заново.

Фланцевые клапаны надежны, обеспечивают хорошую герметичность при подтяжке стыков и применяются на магистралях, перемещающих различные среды под высоким давлением. Среди недостатков клапанов выделяют громоздкость и значительные габаритные размеры, а также повышенный расход металла при изготовлении.

Согласно ГОСТ 33259-2015 различают несколько вариантов фланцев. Сырьем для изготовления фиксирующих элементов клапанов фланцевого типа служат чугун и различные марки стали.

Варианты исполнения

По исполнению клапаны регулирующего типа бывают 2-ходовыми и 3-ходовыми. Они различаются сферой использования, назначением и нюансами конструкции.

Двухходовые клапаны укомплектованы двумя патрубками и служат для ограничения расхода перемещаемой среды. Они обеспечивают перекрывание или подачу транспортируемой жидкости в один из контуров и позволяют достичь заданного показателя смешения. В зависимости от конструкции запорного элемента действие таких клапанов происходит аналогично функционированию седельного вентиля или шарового крана.

Трехходовые клапаны оснащены тремя патрубками и востребованы в сетях водоснабжения, вентиляции и отопления. Они применяются для регулирования расход и напор перемещаемой жидкости в переменном направлении, но не могут обеспечить полное перекрывание подачи рабочей среды в контур с постоянным потоком. По назначению клапаны бывают смесительные и разделительные. Первый тип арматуры применяется для соединения потоков с разными характеристиками и позволяет получать среду определенной температуры. Разделительные клапаны используются для разделения и перенаправления потоков перемещаемых жидкостей.

По конструкции запорного механизма различают следующие варианты клапанов регулирующего типа:

• золотниковые;
• клеточные;
• седельные;
• мембранные.

Транспортировка рабочей среды происходит в одном направлении или может меняться на 90 °. В зависимости от конструктивных особенностей магистралей используют угловые и проходные фланцевые регулирующие клапаны.

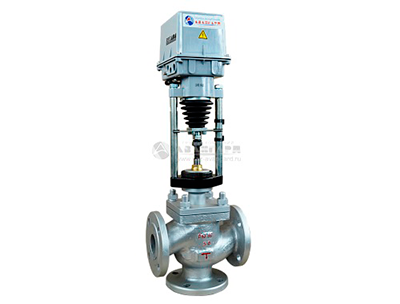

Для упрощения регулировки параметров перемещаемых жидкостей и газа клапаны оснащаются следующими видами исполнительных механизмов:

• электрическим;
• электромагнитным;
• пневматическим;
• гидравлическим.

Кроме того, каждый клапан имеет дублирующее устройство, позволяющее при аварийных ситуациях проводить отключение регулирующей запорной арматуры вручную.

Технические характеристики

При выборе фланцевых регулирующих клапанов учитывают состав перемещаемой рабочей среды, величину давления и температуры. К универсальной арматуре относятся односедельные проходные устройства, а при значительных размерах магистралей целесообразно использовать клапаны регулировки с двойным седлом.

К техническим характеристикам клапанов относятся:

• Пропускная способность, которая измеряется в м3/ч и соответствует расходу среды при потере давления в 1 бар и температуре +20 °C. Регулируя ее параметры, меняют давление и другие технические характеристики перемещаемых составов.
• Условный диаметр и масса.
• Температура и давление транспортируемых жидкостей и газа.

Не менее важным параметром регулирующей и запорной арматуры являются длительность эксплуатации и устойчивость к появлению коррозии. Показатели, которые характеризуют применение клапанов в определенных условиях, отражены в технических паспортах.
