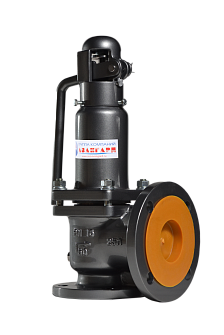

17с28нж клапан предохранительный пружинный купить в САЗ «Авангард»

Для защиты от недопустимого превышения показателей давления рабочих сред применяют клапаны предохранительные 17с28нж. Они устанавливаются в инженерных сетях и технологических производственных линиях, транспортирующих вещества в жидком и газообразном состоянии при температуре в пределах -40…+425 °C. Арматура защищает оборудование от повреждений за счет автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод.

САЗ «Авангард» производит и реализует предохранительные угловые пружинные клапаны 17с28нж, которые представлены моделями диаметром 25-100 мм. Они предназначены для трубопроводов с давлением PN 1,6 МПа, закрепляются с помощью фланцев и прекращают сброс при восстановлении рабочих показателей жидкостей и газов.

Технические характеристики

Клапаны 17с28нж производятся согласно ТУ 3742-003-22294686-2007 и соответствуют нормам промышленной безопасности и требованиям ГОСТ. Основные характеристики защитной арматуры представлены в таблице 1.

Срок службы – не менее 11 лет, наработка на отказ составляет 150 циклов. Гарантийный срок – 12 месяцев со дня ввода арматуры в эксплуатацию.

Конструктивные особенности и материалы клапана 17с28нж

Одним из рабочих элементов предохранительного клапана является пружина из конструкционной рессорно-пружинной стали 50ХФА. Она создает усилие, которое необходимо для герметичности затвора из седла и узла золотника. Другие конструктивные особенности защитной арматуры:

• прочные корпус, присоединительные патрубки с фланцами и крышка;
• регулировочный винт, обеспечивающий поджатие пружины;
• прокладки, исключающие протечки в местах соединений с крышкой и трубопроводом;
• узел ручного подрыва, негерметичный к окружающей среде.

Герметичность затвора обеспечивает уплотнение «металл по металлу». Материалы основных деталей 17с28нж представлены в таблице 2.

Монтаж и присоединение к трубопроводной системе выполняется с помощью нижнего патрубка, излишки среды сбрасываются через боковой патрубок. Ход запирающего элемента клапанов превышает ¼ наименьшего диаметра седла. Направление подачи жидких и газообразных сред – «под золотник».

Преимущества применения

Предохранительные угловые клапаны 17с28нж отличаются прочностью и стойкостью к деформациям, имеют минимальное гидравлическое сопротивление. Благодаря фланцевому соединению они легко устанавливаются и демонтируются без применения специального оборудования и повреждения трубопровода.

Конструкция защитной арматуры предусматривает возможность принудительного срабатывания, что позволяет избежать прилипания или примерзания диска к седлу. Увеличение диаметра и меньшие показатели давления бокового патрубка позволяют снизить время сброса среды до нормализации параметров.
