Клапаны регулирующие с электроприводом (КР/КЗР с ЭИМ)
- Односедельные прямоходные с ЭИМ разгруженные по давлению (КЗРр, КРр)
- Односедельные прямоходные с ЭИМ (КЗР, КР)
- Односедельные угловые с ЭИМ (КЗРУ, КРУ)
- Односедельные прямоходные с МИМ разгруженные по давлению (КРр)
- Односедельные прямоходные с МИМ (КР)
- Односедельные угловые с МИМ (КРУ)
- Двухседельные прямоходные с ЭИМ (КР)
- Двухседельные прямоходные с МИМ (КР)
- Трехходовые с ЭИМ (КР)
- Трехходовые с МИМ (КР)
Опросный лист
Заполнение опросного листа способствует качественной оценке сложности вашего заказа и помогает более точно выявить тонкости производства.
Заполнить
КРр 25ч945нж - клапан регулирующий с электрическим исполнительным механизмом (электроприводом), предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства.
Клапаны разгруженные по давлению (разгруженный дроссельный узел) выдерживают бОльший перепад давления, что даёт возможность устанавливать на них приводы с меньшим усилием.

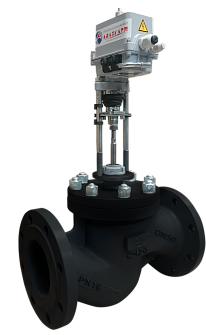

25ч945п - клапан запорно-регулирующий с электрическим исполнительным механизмом (электроприводом), предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства. Фторопластовое уплотнение в затворе обеспечивает требуемую герметичность в положении «закрыто».
Клапаны разгруженные по давлению (разгруженный дроссельный узел) выдерживают бОльший перепад давления, что даёт возможность устанавливать на них приводы с меньшим усилием.
КРр 25ч945нж - клапан регулирующий с электрическим исполнительным механизмом (электроприводом), предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства.
Клапаны разгруженные по давлению (разгруженный дроссельный узел) выдерживают бОльший перепад давления, что даёт возможность устанавливать на них приводы с меньшим усилием.
25ч945п - клапан запорно-регулирующий с электрическим исполнительным механизмом (электроприводом), предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства. Фторопластовое уплотнение в затворе обеспечивает требуемую герметичность в положении «закрыто».
Клапаны разгруженные по давлению (разгруженный дроссельный узел) выдерживают бОльший перепад давления, что даёт возможность устанавливать на них приводы с меньшим усилием.
КРр 25ч945нж - клапан регулирующий с электрическим исполнительным механизмом (электроприводом), предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства.
Клапаны разгруженные по давлению (разгруженный дроссельный узел) выдерживают бОльший перепад давления, что даёт возможность устанавливать на них приводы с меньшим усилием.
КРр 25ч945нж - клапан регулирующий с электрическим исполнительным механизмом (электроприводом), предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства.
Клапаны разгруженные по давлению (разгруженный дроссельный узел) выдерживают бОльший перепад давления, что даёт возможность устанавливать на них приводы с меньшим усилием.
Клапаны разгруженные по давлению (разгруженный дроссельный узел) выдерживают бОльший перепад давления, что даёт возможность устанавливать на них приводы с меньшим усилием.
КРр 25ч945нж - клапан регулирующий с электрическим исполнительным механизмом (электроприводом), предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства.
Клапаны разгруженные по давлению (разгруженный дроссельный узел) выдерживают бОльший перепад давления, что даёт возможность устанавливать на них приводы с меньшим усилием.
Для автоматического управления потоками в инженерных сетях и технологических трубопроводах используют клапаны регулирующие с электроприводом. Запорно-регулирующие модели также обеспечивают возможность перекрытия рабочих сред.
САЗ «Авангард» занимается производством и поставками регулирующих и запорно-регулирующих клапанов с ЭИМ (КР и КЗР). Условный диаметр изделий составляет 15-300 мм, номинальное давление PN – 1,6-6,3 МПа (16-63 кг/см2). В качестве исполнительного механизма используются электроприводы ПЭП-САЗ (САЗ «Авангард»), REGADA (Словакия) и AUMA (Германия).
Мы производим стальные и чугунные фланцевые клапаны, которые могут быть разгруженные и неразгруженные по давлению. Арматура первого типа (КРР и КЗРР) отличается особым исполнением дроссельного узла, поэтому способна выдержать более значительный перепад давления и позволяет устанавливать электропривод меньшей мощности.
Клапаны сертифицированы, соответствуют российским и европейским стандартам, нормам промышленной и пожарной безопасности. Гарантии действуют в течение 12 месяцев.
Ассортимент и варианты применения
Клапаны с электроприводом (КР и КЗР) управляют потоками в автоматическом режиме, меняя показатели расхода и давления. Трехходовые модели служат также для смешивания (смесительные) или разделения (разделительные) транспортируемых сред. Они используются в инженерных сетях организаций ЖКХ, энергетических комплексах и в производственных трубопроводах разных предприятий, в том числе газопроводах и нефтепроводах. В качестве рабочей среды служат вода, нефтепродукты, воздух, другие газы и жидкости.
Основные параметры арматуры и техническая документация отражены в таблице 1.
| Виды клапанов | Номинальное давление PN, МПа | Условный диаметр DN, мм | ТУ |
|---|---|---|---|
| Односедельные прямоходные стальные | 1,6; 2,5 и 4,0 | 15-300 | 3742-002-2229486-2005 |
| Односедельные прямоходные чугунные | 1,6; 2,5 и 4,0 | 15-300 | 3722-011-50987615-2002 |
| Односедельные угловые | 1,6 | 15-300 | 3722-006-22294686-2011 |
| Двухседельные | 1,6; 6,3 | 25-80 |
3742-016-2229486-2013 3722-001-22294686-2005 |
| Трехходовые смесительные и разделительные | 1,6 | 15-80 | 3742-019-2229486-2016 |
Особенности конструкции клапанов
При эксплуатации клапанов транспортируемая среда в виде жидкости или газа проходит через литой корпус с патрубками, которые располагаются на одной оси. Затвор позволяет регулировать или перекрывать потоки. Его конструкция зависит от типа арматуры и включает одно или два седла и плунжер.
Другие конструктивные элементы:
- ЭИМ. С помощью муфты соединяется с плунжером, преобразует сигнал в динамическое усилие и служит для управления арматурой.
- Сальниковое уплотнение и прокладки. Сохраняют высокую степень герметичности и не допускают протечек во внешнюю среду.
- Фланцы. Служат для соединения с трубопроводом, позволяют легко демонтировать клапаны без специального оборудования.
Уплотнение в затворе может быть «мягкое» из фторопласта-4 или «металл по металлу» из нержавеющей стали.
Перечень используемых материалов
Для корпусных деталей клапанов применяют чугун СЧ20, и разные марки стали – углеродистая 25Л, легированная 20ГЛ и нержавеющая 12Х18Н9ТЛ. Крышки могут быть изготовлены из сталей 20, 09Г2С и 12Х18Н10Т. Для уплотнения сальника используется не только фторопласт-4, но и ГРАФЛЕКС. По специальному заказу возможно изготовление арматуры с седлом и плунжером из коррозионностойкой стали 12Х18Н10Т. Перечень материалов и другие особенности арматуры указаны в таблице 2.
| Наименование деталей | Вид и марка материала |
|---|---|
| Корпус, крышка |
Чугун СЧ20 ГОСТ 1412 Сталь 25Л ГОСТ 977 Сталь 20ГЛ ГОСТ 21357 Сталь 12Х18Н9ТЛ ГОСТ 977 |
| Плунжер, седло |
Сталь 20Х13 ГОСТ 5632 Сталь 14Х17Н2 ГОСТ 5632 |
| Уплотнение в затворе |
«мягкое», фторопласт-4 ГОСТ 10007 «металл по металлу» |
| Уплотнение сальника |
ТРГ Фторопласт-4 ГОСТ 10007 |
| Прокладка | ТРГ |
| Гайка сальника | ЛС59-1 ГОСТ2060 |
| Шпилька, гайка |
Сталь 35 ГОСТ 1050 Сталь 20ХН3А ГОСТ 4543 |
Основные характеристики и свойства
Клапаны регулирующие и запорно-регулирующие с ЭИМ прослужат не менее 10-12 лет, отличаются простотой монтажа и обслуживания. Благодаря уплотнению из фторопласта в запорно-регулирующих моделях поддерживаются требуемые показатели герметичности в положении «закрыто».
Другие особенности клапанов КР и КЗР от ГК «Авангард»:
- устойчивость к механическим повреждениям и гидравлическим ударам;
- показатели температуры рабочей среды составляют -60…560 °C;
- назначенный ресурс 70000-75000 часов.
Арматуру применяют в разных климатических условиях. В зависимости от исполнения она сохраняет функциональность при температуре окружающей среды в пределах -60…+50 °C.
Для защиты от агрессивных воздействий корпусные детали клапанов из углеродистой и легированной стали, чугуна окрашены эмалью НЦ-132. На поверхности металла образуется прочный слой, который препятствует появлению коррозии.
