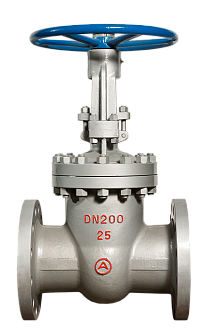

30лс941нж - задвижка стальная клиновая с выдвижным шпинделем с электроприводом PN1,6МПа

30лс941нж - задвижка стальная клиновая с выдвижным шпинделем с электроприводом PN1,6МПа

Цена: по запросу

Каталог

Назначение

Задвижка 30лс941нж — запорное устройство для трубопроводов, транспортирующих технические жидкие среды (вода, нефть, газ и масло). Рассчитана на температурный режим до 425 °C.

Преимущества:

- способ крепления-фланцевый/под приварку;
- подключение ручного управления в аварийных случаях;
- изготовлена из качественной стали;
- обладает антикоррозионными свойствами;
- задвижка имеет прочный диск;
- герметичность перекрытия потока в любом направлении.

Разрешительная документация Руководство по эксплуатации
способы оплаты

Если продукция в наличии или срок изготовления 3-5 рабочих дней: предлагаем 100% предоплаты. Если срок изготовления существенный: предлагаем 50% предоплаты, остальное – по факту готовности продукции к отгрузке. Возможны и иные способы оплаты.

способы доставки

Доставка продукции осуществляется транспортными компаниями Деловые Линии, ПЭК, Желдорэкспедиция, Байкал-Сервис или собственными автомобилями:

  • МАН (до 20 тонн) - 36 руб. за 1 км.
  • Мерседес (до 20 тонн) - 30 руб. за 1 км.
  • Хёндай (до 6,5 тонн) - 23 руб. за 1 км.
  • Газель (до 1,5 тонн) - 13 руб. за 1 км.
Сортировать по:
Наименование детали Цена
Задвижка фланцевая 30лс941нж ДУ-400 по запросу
Задвижка фланцевая 30лс941нж ДУ-350 по запросу
Задвижка фланцевая 30лс941нж ДУ-250 по запросу
Задвижка фланцевая 30лс941нж ДУ-200 по запросу
Задвижка фланцевая 30лс941нж ДУ-300 по запросу
Задвижка фланцевая 30лс941нж ДУ-1200 по запросу
Задвижка фланцевая 30лс941нж ДУ-1000 по запросу
Задвижка фланцевая 30лс941нж ДУ-800 по запросу
Задвижка фланцевая 30лс941нж ДУ-600 по запросу
Задвижка фланцевая 30лс941нж ДУ-700 по запросу
Задвижка фланцевая 30лс941нж ДУ-500 по запросу
Задвижка фланцевая 30лс941нж ДУ-50 по запросу
Задвижка фланцевая 30лс941нж ДУ-80 по запросу
Задвижка фланцевая 30лс941нж ДУ-100 по запросу
Задвижка фланцевая 30лс941нж ДУ-125 по запросу
Задвижка фланцевая 30лс941нж ДУ-150 по запросу

Технические характеристики задвижек 30лс941нж

Тип арматуры Задвижка
Материал корпуса Сталь легированная
Вид управления Ручное (маховик)
Материал уплотнительных поверхностей Сталь коррозионно-стойкая
Присоединение к трубопроводу Фланцевое
Рабочая среда Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты
Давление 16 кг/см2
Климатическое исполнение по ГОСТ 15150 ХЛ1
Температура рабочей среды -60°С..+425°С
Температура окружающей среды -60°С..+40°С
Класс герметичности по ГОСТ 9544 «А»

Конструктивное исполнение клиновых фланцевых задвижек 30лс941нж

  1. Гайка шлицевая: 40Х
  2. Гайка ходовая: ЛС59-1
  3. Маховик: 20ГЛ
  4. Подшипник: шариковый упорный
  5. Втулка сальника: 09Г2С
  6. Гайка: 35Х
  7. Болт откидной: 40Х
  8. Ось: 40Х
  9. Сальниковое уплотнение: ТРГ
  10. Крышка: 20ГЛ
  11. Прокладка: ТРГ
  12. Гайка: 35Х
  13. Шпилька: 20Х13
  14. Шпиндель: 14Х17Н2
  15. Клин: 20ГЛ
  16. Корпус: 20ГЛ
Структурная схема задвижек 30лс941нж
Структурная схема задвижек 30лс941нж с маховиком

Габаритные и присоединительные размеры для задвижек 30лс941нж

DN D1 D2 D3 L n d H Масса, кг
Задвижка 30лс941нж Ду50 99 160 125 180 4 18 325 20
Задвижка 30лс941нж Ду80 132 195 160 210 4 18 435 31
Задвижка 30лс941нж Ду100 156 215 180 230 8 18 500 42
Задвижка 30лс941нж Ду125 184 245 210 254 8 18 540 60
Задвижка 30лс941нж Ду150 211 280 240 280 8 22 674 72
Задвижка 30лс941нж Ду200 266 335 295 330 12 22 818 116
Задвижка 30лс941нж Ду250 319 405 355 450 12 26 969 190
Задвижка 30лс941нж Ду300 370 460 410 500 12 26 1145 254
Задвижка 30лс941нж Ду350 429 520 470 550 16 26 1280 346
Задвижка 30лс941нж Ду400 480 580 535 600 16 30 1450 442
Задвижка 30лс941нж Ду500 609 710 650 700 20 33 1662 896
Задвижка 30лс941нж Ду600 720 840 770 800 20 36 1810 1376
Задвижка 30лс941нж Ду700 794 910 840 900 24 36 - 1700
Задвижка 30лс941нж Ду800 901 1020 950 1000 24 39 - 2100
Задвижка 30лс941нж Ду1000 1112 1255 1170 1200 28 42 - 4000
Задвижка 30лс941нж Ду1200 1328 1485 1390 1400 32 48 - 6300

Ресурсы и гарантия на задвижки 30лс941нж с выдвижным шпинделем

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.

Срок консервации – 3 года

Срок службы – не менее 10 лет

Код ОКПД 2: 28.14.13.120

Изготовление и поставка по ТУ: 3741-001-22294686-2008
