30нж15нж - задвижка стальная клиновая с выдвижным шпинделем с маховиком PN4,0МПа

30нж15нж - задвижка стальная клиновая с выдвижным шпинделем с маховиком PN4,0МПа

Цена: по запросу

Каталог

Назначение

Задвижка 30нж15нж – запорная арматура для установки на трубопроводы с газообразными и жидкими рабочими средами. Имеет ручное управление (маховик), оснащается упругим клином, который способен перекрывать поток рабочей среды в любом направлении. В задвижках используются детали из коррозионностойкой жаропрочной стали, ряд деталей (клин, шпиндель) выполнены из стали с высокой стойкостью к абразивным воздействиям.

Разрешительная документация Руководство по эксплуатации
способы оплаты

Если продукция в наличии или срок изготовления 3-5 рабочих дней: предлагаем 100% предоплаты. Если срок изготовления существенный: предлагаем 50% предоплаты, остальное – по факту готовности продукции к отгрузке. Возможны и иные способы оплаты.

способы доставки

Доставка продукции осуществляется транспортными компаниями Деловые Линии, ПЭК, Желдорэкспедиция, Байкал-Сервис или собственными автомобилями:

  • МАН (до 20 тонн) - 36 руб. за 1 км.
  • Мерседес (до 20 тонн) - 30 руб. за 1 км.
  • Хёндай (до 6,5 тонн) - 23 руб. за 1 км.
  • Газель (до 1,5 тонн) - 13 руб. за 1 км.
Сортировать по:
Наименование детали Цена
Задвижка фланцевая 30нж15нж ДУ-350 по запросу
Задвижка фланцевая 30нж15нж ДУ-125 по запросу
Задвижка фланцевая 30нж15нж ДУ-100 по запросу
Задвижка фланцевая 30нж15нж ДУ-50 по запросу
Задвижка фланцевая 30нж15нж ДУ-400 по запросу
Задвижка фланцевая 30нж15нж ДУ-300 по запросу
Задвижка фланцевая 30нж15нж ДУ-250 по запросу
Задвижка фланцевая 30нж15нж ДУ-200 по запросу
Задвижка фланцевая 30нж15нж ДУ-150 по запросу
Задвижка фланцевая 30нж15нж ДУ-80 по запросу

Технические характеристики задвижек 30нж15нж

Материал корпуса нержавеющая сталь
Среда вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород свыше 0,1%
Температура рабочей среды, °С  -60..+560
Температура окружающей среды, °С -60..+40
Климатическое исполнение: УХ1
Номинальное давление, МПа (кгс/см²) выдвижной шпиндель 4,0(40)
Класс герметичности А по ГОСТ 9544

Материал основных деталей задвижек 30нж15нж

  1. Гайка шлицевая: Ст35
  2. Гайка ходовая: ЛС59-1
  3. Маховик: 25Л
  4. Подшипник: шариковый упорный
  5. Втулка сальника: Ст20
  6. Гайка: Ст25
  7. Болт откидной: Ст35
  8. Ось: Ст25
  9. Сальниковое уплотнение: ТРГ
  10. Крышка: 25Л
  11. Прокладка: ТРГ
  12. Гайка: Ст25
  13. Шпилька: Ст35
  14. Шпиндель: 20Х13
  15. Клин: 25Л
  16. Корпус: 25Л

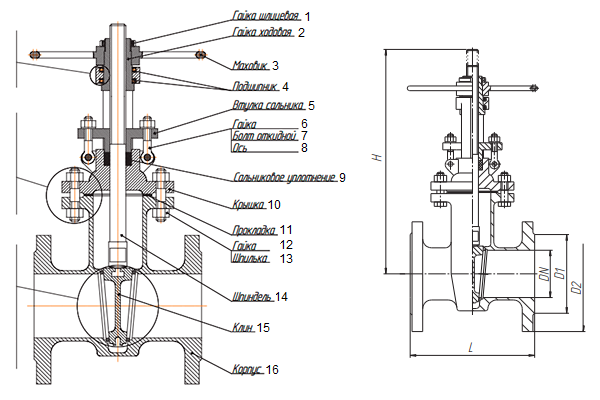

Структурная схема задвижек 30нж15нж
Структурная схема задвижек стальных клиновых литых 30нж15нж

Габаритные и присоединительные размеры для задвижек 30нж15нж

DN D1 D2 D3 L n d H Масса, кг
Задвижка 30нж15нж Ду50 99 160 125 250 4 18 355 21
Задвижка 30нж15нж Ду80 132 195 160 310 8 18 465 41
Задвижка 30нж15нж Ду8100 156 230 190 350 8 22 500 60
Задвижка 30нж15нж Ду150 211 300 250 450 8 26 665 114
Задвижка 30нж15нж Ду200 284 375 320 550 12 30 835 190
Задвижка 30нж15нж Ду250 345 445 385 650 12 33 1200 243
Задвижка 30нж15нж Ду300 409 510 450 750 16 33 1380 435
Задвижка 30нж15нж Ду350 465 570 510 850 16 36 1415 -
Задвижка 30нж15нж Ду400 535 660 585 950 16 39 1600 -
Задвижка 30нж15нж Ду500 615 755 670 1150 20 42 - -
Задвижка 30нж15нж Ду600 735 890 795 1350 20 48 - -

Гарантии

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.

Срок консервации – 3 года.

Срок службы – не менее 10 лет.

Код ОКПД 2

28.14.13.120

Изготовление и поставка по ТУ

3741-001-22294686-2008
