Наименование детали | Марка материала |
---|---|
Корпус, крышка | Сталь 25Л ГОСТ 977-88 |
Плунжер, седло | Сталь 20Х13 ГОСТ 5632-2014 |
Уплотнение в затворе | «металл по металлу» |
Уплотнение сальника | ТРГ |

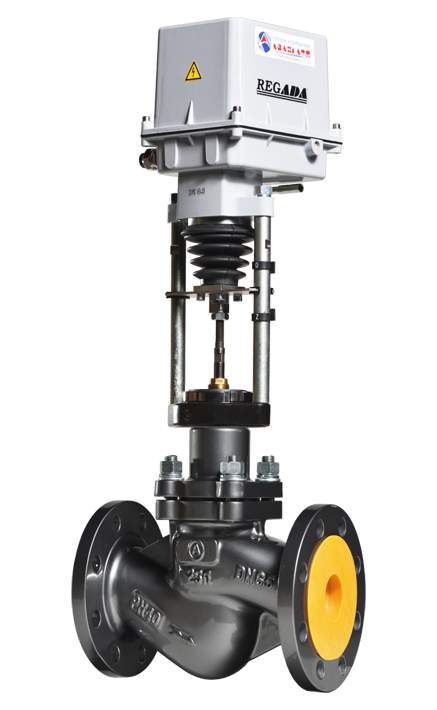

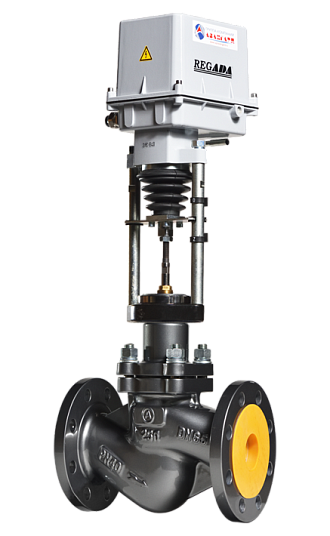

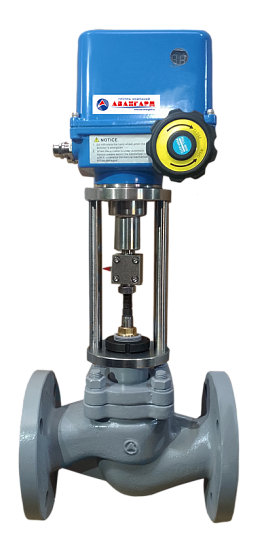

Клапан с электрическим исполнительным механизмом (ЭИМ) 25с947нж предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства для автоматического регулирования технологических процессов.
Номенклатура | 25с947нж DN-150 |
Диаметр номинальный DN, мм | 150 |
Давление номинальное PN, МПа (кгс/см2) |
1,6 (16) 2,5 (25) 4,0 (40) |
Пропускная характеристика |
линейная равнопроцентная (под заказ) |
Рабочий ход плунжера, мм | 50 |
Условная пропускная способность Кvy, м3/ч |
160 250 400 |
Относительная утечка в затворе, % от Кvy |
0,1 при ΔРисп = 0,4МПа (4кгс/см2) По спецзаказу – 0,005 при ΔРисп = 1,6МПа (16кгс/см2) |
Рабочая среда |
Вода, пар, воздух и др. жидкие и газообразные среды, по отношению к которым материалы деталей, соприкасающихся со средой, коррозионностойки |
Температура рабочей среды Т, оС | от минус 40 до 425 |
Температура окружающей среды, оС |
от минус 25 до 50 от минус 40 до 40 |
Тип ЭИМ |
ST 2 (ΔРmax= 14 кгс/см2) MT (ΔРmax= 18 кгс/см2) |
Масса клапана, кг | 102 |
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года.
Срок службы – не менее 10 лет.
Наработка на отказ – 10 000 часов.
8481805990
374250
3722-002-22294686-2005
Доставка продукции осуществляется транспортными компаниями Деловые Линии, ПЭК, Желдорэкспедиция, Байкал-Сервис или собственными автомобилями*:
I. МАН (до 20 тонн)
II. Мерседес (до 20 тонн)
III. Хёндай (до 6,5 тонн)
IV. Газель (до 1,5 тонн)
* - цену доставки продукции уточняйте при оформлении.
Если продукция в наличии или срок изготовления 3-5 рабочих дней: предлагаем 100% предоплаты. Если срок изготовления существенный: предлагаем 50% предоплаты, остальное – по факту готовности продукции к отгрузке. Возможны и иные способы оплаты.
