Фланцевые клиновые задвижки 30с15нж применяют в трубопроводах, по которым осуществляется транспортировка технических жидких и газообразных сред. Они относятся к запорной арматуре и обеспечивают герметичное перекрывание потоков в инженерных сетях и на технологических линиях предприятий.
САЗ «Авангард» предлагает стальные клиновые задвижки 30с15нж с выдвижным шпинделем, которые управляются с помощью маховика и рассчитаны на давление среды PN 4.0 МПа (40кг/см2). Ассортимент включает изделия диаметром 50-300 мм. Арматура выпускается на современном оборудовании с соблюдением требований ГОСТ и норм промышленной безопасности. Температура среды может составлять от -40°…+425°C.
Особенности эксплуатации и технические параметры
Изготовление задвижек 30с15нж осуществляется в соответствии с ТУ 3741-001-22294686-2008 и конструкторской документацией. Технические характеристики изделий указаны в таблице 1.
Таблица 1
|
Материал корпуса
|
Сталь 25Л по ГОСТ 977-88
|
|
Номинальное давление Pу (PN)
|
4,0 МПа (40 кг/см2)
|
|
Рабочая среда
|
жидкие и газообразные среды: вода, воздух, пар, аммиак, нефть, азот, природный газ, жидкие нефтепродукты и углеводороды, масляные фракции и другие среды, при взаимодействии с которыми скорость коррозии металла корпуса не превышает 0,5 мм в год
|
|
Температура рабочей среды
|
-40…+425 °C
|
|
Направление подачи рабочей среды
|
двухстороннее
|
|
Способ управления
|
ручной (маховик)
|
|
Тип присоединения
|
фланцевый
|
|
Уплотнение в затворе
|
«металл по металлу»
|
|
Класс герметичности
|
А по ГОСТ 9544-2015
|
|
Климатическое исполнение
|
У1 по ГОСТ 15150-69
|
|
Минимальная температура окружающей среды
|
-40 °C
|
Срок службы составляет не менее 10 лет. Гарантия предоставляется в течение 12 месяцев со дня ввода арматуры в эксплуатацию.

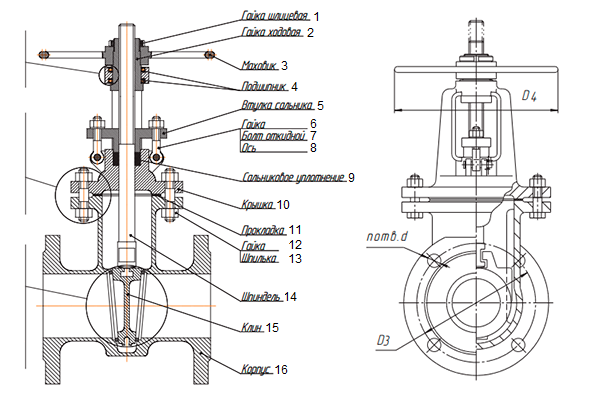

Конструктивное исполнение и материалы
Корпусные элементы задвижек, которые включают крышку и корпус с патрубками с фланцами, производятся методом литья. Для изготовления деталей используется конструкционная нелегированная сталь 25Л. Она содержит до 0,22-0,30% углерода, что обеспечивает повышенную прочность, однородность структуры и стойкость к повреждениям.
Затвор, с помощью которого происходит перекрытие проходного сечения арматуры, имеет клиновое исполнение. Конструктивно он состоит из выдвижного шпинделя и упругого клина, также изготовленного путем литья из стали 25Л. Шпиндель выполнен из коррозионностойкой стали 20X13. Высокое содержание хрома, которое составляет до 12-14%, препятствует окислительным процессам даже в сложных условиях. Такое материальное исполнение исключает вероятность коррозии при работе со слабоагрессивными средами с высокими показателями температуры.
Материалом для наплавки на клине и корпусе также служит сталь 20X13. Маховик изготовлен из стали 25Л и способен выдержать значительные нагрузки. Высокий класс герметичности и отсутствие протечек обеспечивают прокладка и сальниковый узел с уплотнительными элементами из кристаллического графита.
Материалы деталей арматуры представлены в таблице 2.
Таблица 2
|
Наименование детали
|
Материал изготовления
|
|
Корпус, крышка и маховик
|
Сталь 25Л по ГОСТ 977-88
|
|
Клин
|
Сталь 25Л по ГОСТ 977-88
|
|
Шпиндель, наплавка на корпусе и клине
|
20Х13 по ГОСТ 5632-2014
|
|
Гайка ходовая
|
ЛС59-1 по ГОСТ 2060-2006
|
|
Болт откидной и гайка шлицевая
|
Ст35 по ГОСТ 1050-2013
|
|
Втулка сальника
|
Ст20 по ГОСТ 1050-2013
|
|
Уплотнение сальниковое
|
ТРГ
|
|
Прокладка
|
ТРГ
|
Преимущества применения
Надежная конструкция и материальное исполнение клиновых задвижек 30с15нж обеспечивают продолжительную эксплуатацию при минимальном обслуживании. Фланцевое соединение упрощает процесс установки и позволяет при необходимости быстро демонтировать арматуру без повреждения труб.
Другие преимущества задвижек:
- Использование ходовых гаек, изготовленных из сплава латуни ЛС 59-1. В результате исключается вероятность заклинивания и повышается прочность.
- Выдвижной шпиндель. Он способствует уменьшению гидравлического сопротивления и увеличивает ремонтопригодность арматуры.
- Обработка корпусных деталей эмалью НЦ-132. Покрытие предохраняет металл от коррозии и продлевает срок службы задвижек.
Упругий клин плотно прилегает к уплотнительной поверхности корпуса и не допускает протечек. Он также поможет избежать проблем с открыванием, которые появляются при заклинивании в результате высоких нагрузок.
